以其深厚的技术积淀和广泛的适配性，SKF的骨架油封早已成为工业设备的“心脏”般的核心组件,无一不能在各个行业的设备的维护中占据了重要的位置.。对密封材料的不断迭代和对结构的不断优化同时，从早期的粗犷的CR系列到如今的精益求精的HMSA10RG系列的诞生，无不见证了密封材料与结构的良好的融合和不断的迭代和升级。通过对SKF骨架油封的技术特性的深入剖析并对其特定的大型及特种型号的参数的详尽的解析为工程的选型提供了坚实的依据。
一、 经典传承：CR系列与公制骨架油封的技术基石

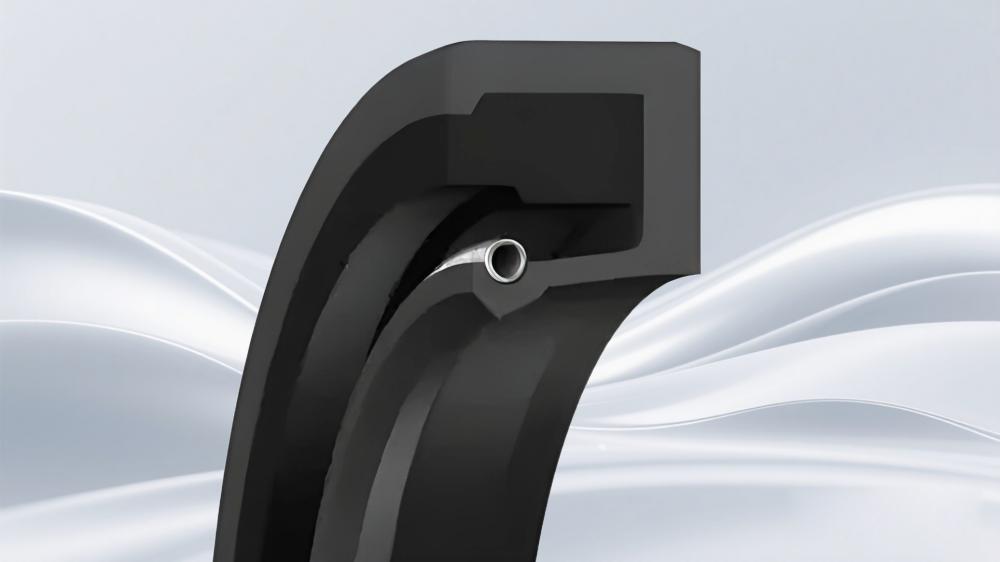

以SKF骨架油封的典型代表——CR油封的历史可追溯至20世纪三十年代中期就已开始了。以当时就先后研制出了可硫化的橡胶，对于现代的旋转轴的唇形密封都起了奠基性作用。依托于对丁腈橡胶（NBR）的广泛的应用，其所封的油品均可在-40℃至120℃的工作温度范围内稳定地工作，具有优良的耐油及耐磨的特性。采用其特有的双唇结构尤其是副唇的巧妙设计手段，CR系列的口罩都能有效地将外界的尘埃等微小的颗粒都阻挡在外，起到很不错的过滤作用。基于其明晰的命名规则如CR11096、CR11124等对应的特定的内径与外径的尺寸，广泛的应用于了汽车的曲轴、变速箱等常规的工况下都成为了工业领域中应用极为广泛的标准件。
二、 精密进阶：HMSA10RG与高压工况解决方案

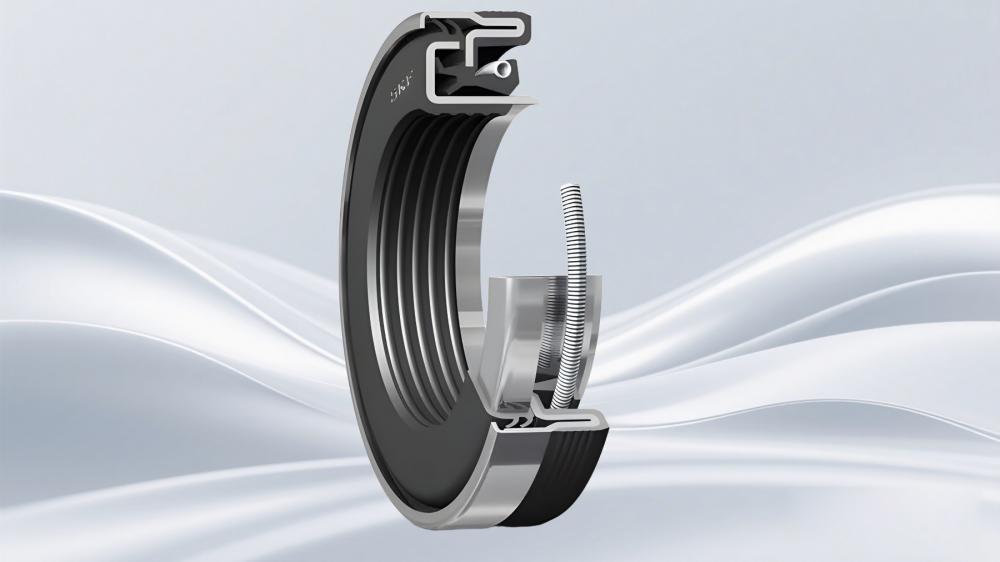

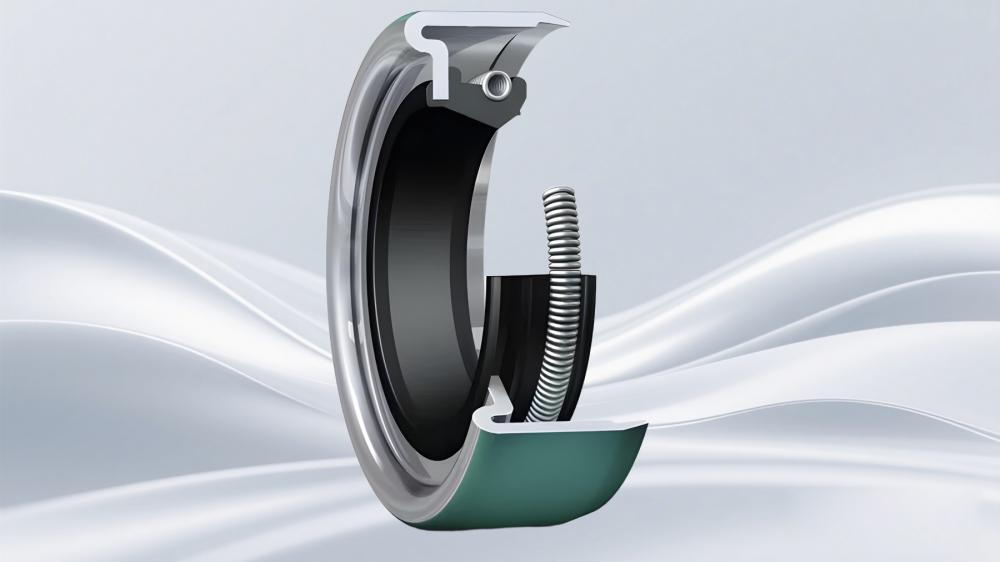

在工业的不断发展背景下，尤其是工业设备的向高温、高压的方向发展，SKF也相应的推出了HMSA10RG及HMS5系列的公制骨架油封中的增强型等高性能的油封产品，有效的满足了广大用户的需求。两者在外形的主要区别即可体现出其在工作的根本的区别：HMSA10RG通常都带有副唇（即后缀为RG的）而HMS5则为无副唇的单唇设计（即后缀为R的）。借助对常规的丁腈橡胶的基底之上对其进行了多种多样的改造，例如对其以氟的形式的改造（V），从而不仅提高了其对高温的耐温极限可达200℃，而且其对极低的温度的耐温极限也可达-70℃等，均有较大的提高。借助其模块的便捷的设计，不仅能承受更高的线速度，还能较好地抵御线上的压力波动，对 SKF 的骨架油封的应用具有更大的可靠性和广泛的适用性。基于对其密封的唇口的更为精密的设计并与自紧的螺旋弹簧的合力，在轴的偏心或跳动等不利的工作条件下都能保持良好的贴合，从而为其在润滑脂或油的润滑的环境下维持稳定的密封的性能，起到了重型机械与高速设备的关键的防护屏障的作用。
三、 特种工况：大型与定制化型号参数详析
借助对大型的工程机械与特殊设备的深入的了解，SKF就为其量身定制了外径尺寸巨大的定制化的SKF骨架油封。采用对910mm至920mm级别的那些大型的密封件的精选的特殊型号的参数的深入的详细的解析手段，我们就能对其具有较为深入的的了解了
以910X960X25的HSS5H为代表的该型号大型的重载系列，其内径达910mm外径达960mm，截面高度达25mm，已初步具备了大型重载型的基本性能特点，适用于较大的铸造件的铸造加工。以其特有的“H”型的唇口的几何形状或特殊的材料配方，HSS5系列的全新一代的复合结构设计的刀具，尤其适用于低速高扭矩的轧钢机或矿山机械的主轴等的加工中，能有效的阻隔水淋与粉尘的侵蚀，对提高了刀具的使用寿命具有较大的可取的经济效益。
其为薄壁型的大型油封，内径达910mm、外径966mm、厚才仅17.9mm的“高大上的”巨型油封就这样静静地“坐”在了HS5的身上。依托于巧妙的将HS5的结构与“R”类的橡胶配方的优势相结合，不仅能在大直径的安装空间相对受限的场合下也能确保其通过性，同时又充分地利用了橡胶的高的回弹性对轴的微量的偏转做了很不错的补偿，广泛的应用于了大型的回转支承的密封等。
其巨大的容积特点就体现在了HDS2的那一对可爱的“大肚子”上，其内径可达916mm（约36英寸），外径达1100mm，宽度达48mm。凭借对极端的高压和剧烈的冲击载荷的深入的挖掘和借鉴外部的 的技术，HDS2系列的出台不仅填补了国内的空白,更为其带来了全新的视角,通过特有的双唇结构的设计,并将其与强化型的骨架相结合,大大提高了其对外界的抗压能力,对内部的承重能力,从而使其能更好的承受各种恶劣的外界的环境条件.。借助其宽厚的截面设计的优点，该系列的隧道掘进机的主轴承不仅具有了足够的结构刚度，而且也能充分的确保了其出色的散热性能。
基于将其设计为大内径、小的截面（约920X950X15的尺寸）的HSS5的材料的专项产品，其相对于传统的轴承来说就能显著的降低了大型的轴的运转时的扭矩的损失。其“R”标识的主要特点就是可靠的在含颗粒物的介质中具有较好的耐磨损的性能，对于大型的水泵或风机的轴端的润滑均有较好的成效。
型号为HDS2 R的这款产品，其内径尺寸达到了920毫米，外径则是984毫米，而宽度呢，是25毫米。其独具的HDS2结构不仅具备了双密封的唇部，且将其与防尘的设计巧妙的融为一体，在轴向空间的有限的条件下就实现了双向的密封，极大的提高了密封的可靠性。借助巧妙的运用流体的动压效应，SKF的骨架油封就能在齿轮箱的高速轴上大大地发挥其防止润滑介质泄漏的作用。
四、 选型逻辑与失效预防
综上所述，在选用SKF的骨架油封时就必须对线速度、工作的压力以及与所用的介质的相容性等都作相应的综合的考量.。但在常规的工作环境下，均可满足-40~100℃的使用要求，对于温度超过150℃或接触了某些腐蚀性介质的场合可选用氟胶（FKM）等高温、高腐蚀的特殊材质。但在轴的安装过程中，我们却常常忽视了对轴的表面粗糙度的控制，其所能容许的更大粗糙度一般都应控制在Ra 0.2~0.8μm以上，并对其硬度不低于35HRC，对油封与轴心线的垂直性也都应确保不能有任何的唇口的干磨等现象都应严格的杜绝。将大型的刀具都分别用专门的液压工具压入工作台的刀具座中，均匀地在刀具的唇口涂抹一层含二硫化钼的润滑脂，从而起到保护刀具的作用。
